如何用网络来表示人之间的接触关系？在接触网络中，如何通过 SIR 模型模拟疫情的发展趋势？
本案例将介绍SIR模型，图和网络的基本知识。然后使用 NetworkX 工具，在生成的随机网络和真实的网络数据上，实现网络中的 SIR 模型进行疫情模拟。
1 SIR 模型介绍¶
SIR 模型用于计算封闭人群中随着时间推移感染传染性疾病的人数。最早提出来解释在瘟疫（1665-1666年伦敦，1906年孟买）和霍乱（1865年伦敦）等流行病中观察到的感染病人数量的迅速上升和下降。
它假定人口规模是固定的（即无出生和自然死亡等）。传染源的潜伏期是瞬时的，传染持续时间与疾病的长度相同。人群是没有结构的，人之间的接触是完全随机的。恢复之后即获得免疫力，不会继续染病。
1.1 SIR 模型¶

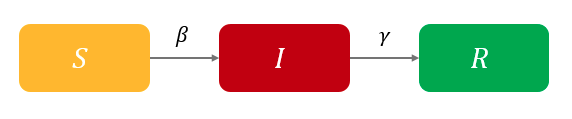

SIR 是传染病中最基础最核心的模型，可以使用下面的图形来表示。
如图所示，在 SIR 模型中，人群被划分为以下三类：
- 易感者（Susceptible）：未感染人群，与感染者接触后可能感染疾病，记为 $S(t)$ 或 $S$；
- 感染者（Infectives）：感染人群，感染者可能将疾病传染给易感者，也会以一定概率恢复健康，记为 $I(t)$ 或 $I$;
- 恢复者（Recovered）：感染后恢复健康的人，在可能致死的疾病中，也可能包括死亡人群，记为 $R(t)$ 或 $R$。
SIR 模型包括两个重要的参数：感染率 $\beta$，指易感者与感染者接触后染病的概率；恢复率 $\gamma$，指感染者恢复的概率。
在某个时间点，多少人会不幸染病呢？SIR 模型假设人之间的接触是随机的，人群中感染者数量是$I$，那么接触到一个感染者的概率是 $\frac{I}{N}$。与感染者接触也不是百分百就会染病，还存在一定概率 $\beta$ 。当前易感人数为 $S$，则会有 $S\frac{I}{N}\beta$ 的人不幸染病。写成方程如下： $$ \frac{{\rm d} S }{{\rm d} t} = - \beta \frac{I}{N} S . $$
SIR 模型中，感染者恢复的概率是 $\gamma$，因此在某个时间点，恢复者的变化如下： $$ \frac{{\rm d} R }{{\rm d} t} = \gamma I . $$
SIR 假设人群总数不变，即 $S + I + R = N$，$N$ 为常数，则在某个时间点，感染者的变化等于减少的易感者减去增加的恢复者，即 $$ \frac{{\rm d} I }{{\rm d} t} = \beta \frac{I}{N} S - \gamma I . $$
可以看到，SIR 模型可以表示成一个常微分方程组：
$$ \left\{ \begin{aligned} \frac{{\rm d} S }{{\rm d} t} &= - \beta \frac{I}{N} S, \\ \frac{{\rm d} I }{{\rm d} t} &= \beta \frac{I}{N} S - \gamma I, \\ \frac{{\rm d} R }{{\rm d} t} &= \gamma I. \end{aligned} \right . $$1.2 使用 Scipy 求解 SIR 模型¶
上述常微分方程组要直接得到解析解（即把 $S,I,R$ 分别直接写成时间 $t$ 的函数）是相当困难的。我们需要使用数值计算的方法。 Scipy 是 Python 中一个做数值计算的包，我们使用这个包来求解上述方程组。首先，定义一个函数 SIR 来表示 SIR 模型。
def SIR(y,t,beta,gamma):
S,I,R = y
dSdt = - S*(I / (S + I + R))*beta
dIdt = beta*S*I/(S + I + R) - gamma*I
dRdt = gamma*I
return [dSdt,dIdt,dRdt]
接下来我们就开始运用 scipy.integrate.odeint() 函数，获得微分方程组的解。
seed = 123 #本案例中将会使用的随机数种子
days = 100 #设置模拟的天数
beta = 0.30 #感染率
gamma = 0.10 #恢复率
N = 150 #人群大小
I0 = 1 #初始感染人数
R0 = 0 #初始恢复人数
S0 = N - I0 - R0
# 设置初始值
y0 = [S0, I0, R0]
from scipy.integrate import odeint
# 求解
solution = odeint(SIR, y0, range(0,days), args = (beta, gamma))
将模拟的结果使用matplotlib工具绘制出来，这里我们直接使用DataFrame对象封装的plot方法。
import matplotlib.pyplot as plt
import pandas as pd
%matplotlib inline
solution_df = pd.DataFrame(solution, columns = ["S","I","R"])
#设置不同人群的显示颜色，易感者为橘色，感染者为红色，恢复者为绿色
color_dict = {"S":"orange","I":"red","R":"green"}
solution_df.plot(figsize=(9,6),color=[color_dict.get(x) for x in solution_df.columns])
为了更好的演示效果，我们使用pyecharts将图动态地演示出来。
from pyecharts.charts import Line, Grid
import pyecharts
import pyecharts.options as opts
SIR_line = Line().add_xaxis(xaxis_data = solution_df.index)
for col in solution_df.columns:
print(col, color_dict[col])
SIR_line.add_yaxis(series_name = col,
y_axis = solution_df[col].values, # 添加数据
symbol_size = 3,
symbol = 'none',
label_opts = opts.LabelOpts(is_show = False),
linestyle_opts = opts.LineStyleOpts(width = 1.5, color = color_dict[col]), # 设置线宽
is_smooth = True)
SIR_line.set_global_opts(axispointer_opts = opts.AxisPointerOpts(is_show = True,
link = [{"xAxisIndex": "all"}]),# 设置坐标轴指示器
legend_opts = opts.LegendOpts(is_show = False))
# 在notebook中进行渲染
SIR_line.render_notebook()
2 网络中的SIR模型¶
网络可以表示成图$G=(V,E)$，其中$V$是节点集合，$E$表示边集合，其中每条边由$V$中两个点相连接所构成。 如果将人之间的接触关系表示成图，那么图中的节点表示人，边则表示人之间的接触关系。不难想象，如果一个人与他人的接触越多，则在图中该节点与其他节点连接的边也会越多。
在 SIR 模型中，假设人之间是随机接触的。如果人之间的接触关系不是随机的，而是形成了一个接触网络。那么在这个网络中，每个人接触到感染者的概率不再相等，而与他在网络中的位置相关。

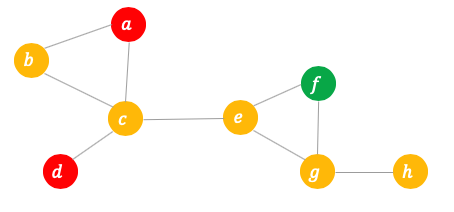

如上图的例子，人群中一共有8个人，其中 $a$ 和 $d$ 是感染者，$f$ 是恢复者，其余人是易感者。在传统的 SIR 模型中，每个易感者接触到感染者的概率一样，为 $\frac{I}{N}=\frac{2}{8}=0.25$。然而，从上图显示的网络中，我们可以很直观地看到，$c$ 接触到感染者的概率远远大于 $h$，因此其染病的概率也会高一些。可见，网络中的 SIR 模型跟网络中节点当前所处的环境息息相关。
与传统 SIR 模型类似，网络中的 SIR 模型也有两个重要的参数：感染率 $\beta$ 和恢复率 $\gamma$。我们需要给每个节点引入一个状态，取值为 S,I,R 中的一种。 每一个时间步中，需要动态对每一个节点的状态进行更新。更新规则如下：
- 如果当前节点是恢复者，则下一步，节点状态依然是恢复者。
- 如果当前节点是感染者，则下一步，$\gamma$ 的概率转化为恢复者。$1 - \gamma$ 的概率依然是感染者。
- 如果当前节点是易感者，则需要计算其邻居节点中感染者的数量，假设其有 $k$ 个邻居为感染者。则该节点下一步转化为感染者的概率为 $1 - (1 - \beta)^k$，否则继续保持易感者状态。
对于本次新冠病毒肺炎疫情，如果要使用以上网络的方法对疫情进行模拟，我们还需要构建一个人之间的接触网络。从新闻的疫情报道以及本系列案例中第一次用爬虫抓取的数据，是完全不足以构建接触网络的。需要更多的数据，而这在当前阶段是十分困难的。
本案例中我们采用两种办法简单地构建一个网络结构：使用随机图生成算法生成一个无标度网络；使用一个真实的小型人群接触网络数据集。
3 生成无标度网络进行 SIR 疫情模拟¶
3.1 无标度网络¶
统计物理学家把服从幂律分布的现象称为无标度现象，即系统中个体的尺度相差悬殊，缺乏一个优选的标度。于是，满足幂律分布的网络也被称为无标度网络（scale-free network）。
无标度网络中，节点的度 $d$ 满足以下分布： $$ p(d) \sim d^{-\alpha}. $$ 其中 $\alpha$ 为幂律指数，取值一般在2到3之间。
匈牙利科学家 Barabási 和 Albert 提出了一个 BA 模型（Barabási–Albert model）来生成无标度网络。 BA 模型整体流程如下：
- 首先，初始化$m_0$个相互连通的点；
- 然后，逐个地增加点，每增加一个点，这个新增的点与已有的点相连的概率正比于已有的点的度数。形式化地来说，对于点 $i$ 而言，在新增的点与 $i$ 之间增加一条边的概率 $p_i$ 为 $$ \begin{aligned} p_i=\frac{\text{deg}(i)}{\sum_j \text{deg}(j)} , \end{aligned} $$ 其中 $\text{deg}(i)$ 是点$i$的度数，而 $\sum_j \text{deg}(j)$ 是已有的点度数之和.
3.2 使用 NetworkX 生成无标度网络¶
Python 中的 NetworkX 包提供了方便的随机网络生成函数。其中 barabasi_albert_graph 函数实现了 BA 模型生成无标度网络。主要的参数有网络节点数 $m$ 和新加节点的边数 $n$。在我们的场景中，第二个参数的含义是一个人平均与多少人接触。NetworkX 包还提供了一系列将网络可视化的函数，能够方便地观察网络的结构。我们这里使用 draw_networkx 函数，它的常用参数包括网络对象、是否显示节点标签（with_labels）、网络的布局（pos）等。
#生成100个节点的BA无标度网络
import warnings
warnings.filterwarnings("ignore")
import networkx as nx #导入NetworkX包，命名为nx
random_network = nx.barabasi_albert_graph(100,2) # 生成无标度网络，节点数和每个节点边数分别为100和2
#网络可视化
nx.draw_networkx(random_network,with_labels = True,pos = nx.spring_layout(random_network,seed = 1))
3.3 SIR 疫情模拟与分析¶
节点状态模拟更新函数 updateNodeState¶
我们使用一个简单的函数来实现一个节点的状态的更新。首先，如果一个节点是恢复者，那么下一步还是恢复者，其节点状态保持不变。 如果一个节点是感染者，那么其恢复的概率是 $\gamma$。用程序实现的方法为，先均匀生成一个0到1的随机数 $p$，如果 $p < \gamma$，则节点恢复，否则节点依然处于感染状态。

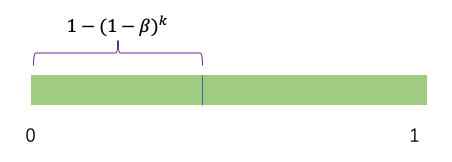

如果一个节点是易感者，先要去其邻居节点中看看一共有多少个邻居是感染者，有 $k$ 个邻居是感染者，那么当前节点被感染的概率是 $1 - (1 - \beta)^k$。我们生成一个0到1的随机数 $p$，如果 $p < 1 - (1 - \beta)^k$，则节点被感染，否则不被感染。
updateNodeState 函数实现如下所示，其中输入的参数为网络 $G$，节点 $node$，以及 SIR 模型的参数 $\beta$ 和 $\gamma$。
import random
# 根据 SIR 模型，更新节点的状态
def updateNodeState(G,node, beta, gamma):
if G.nodes[node]["state"] == "I": #感染者
p = random.random() # 生成一个0到1的随机数
if p < gamma: # gamma的概率恢复
G.nodes[node]["state"] = "R" #将节点状态设置成“R”
elif G.nodes[node]["state"] == "S": #易感者
p = random.random() # 生成一个0到1的随机数
k = 0 # 计算邻居中的感染者数量
for neibor in G.adj[node]: # 查看所有邻居状态，遍历邻居用 G.adj[node]
if G.nodes[neibor]["state"] == "I": #如果这个邻居是感染者，则k加1
k = k + 1
if p < 1 - (1 - beta)**k: # 易感者被感染
G.nodes[node]["state"] = "I"
网络中所有节点状态模拟更新函数 updateNetworkState¶
有了单个节点状态更新的函数，为了便于后续使用，我们再实现一个整个网络状态进行更新的函数。
def updateNetworkState(G, beta, gamma):
for node in G: #遍历图中节点，每一个节点状态进行更新
updateNodeState(G,node, beta, gamma)
为了动态地追踪易感者、感染者和恢复者数量，我们实现一个函数 countSIR 统计三类人群的数量。
# 计算三类人群的数量
def countSIR(G):
S = 0;I = 0
for node in G:
if G.nodes[node]["state"] == "S":
S = S + 1
elif G.nodes[node]["state"] == "I":
I = I + 1
return S,I, len(G.nodes) - S - I
为了更清楚地演示在网络中疾病的传播过程，我们分别将图中的节点使用不同的颜色进行展示。易感者为橘色，感染者为红色，恢复者为绿色。
def get_node_color(G): #返回每一个节点的颜色组成的列表
color_list = []
for node in G:
#使用我们前面创建的状态到颜色的映射字典 color_dict
color_list.append(color_dict[G.nodes[node]["state"]])
return color_list
在正式开始模拟之前，我们需要进行一些初始化工作，包括节点状态的初始化和 SIR 模型的参数 $\beta$ 和 $\gamma$ 的初始化。
ba = nx.barabasi_albert_graph(N,2,seed=seed)
#初始化节点 state 属性
for node in ba:
ba.nodes[node]["state"] = "S"
#随机选取一个节点为初始感染者
ba.nodes[55]["state"] = "I"
在图中开始 SIR 模型的模拟。设置模拟天数，开始执行模拟过程。
# 模拟天数为days，更新节点状态
import matplotlib.pyplot as plt
#fig,ax = plt.subplots(111)
%matplotlib inline
SIR_list = []
for t in range(0,days):
updateNetworkState(ba,beta,gamma) #对网络状态进行模拟更新
SIR_list.append(list(countSIR(ba))) #计算更新后三种节点的数量
对模拟的结果进行可视化，查看易感者、感染者和恢复者人数的变化趋势。
df = pd.DataFrame(SIR_list,columns=["S","I","R"])
df.plot(figsize=(9,6),color=[color_dict.get(x) for x in df.columns])
我们再次画出在相同的 $\beta$ 和 $\gamma$ 参数，相同的 $S_0,I_0,R_0$ 下，传统 SIR 模型的结果。
solution_df.plot(figsize=(9,6),color=[color_dict.get(x) for x in solution_df.columns])
对比两张图，可以看到，在网络中，疫情发展更为迅猛，最高峰的感染人数也远远高于传统 SIR 模型的模拟结果。为什么呢？作为一个开放性的问题，留给大家自己去想吧。

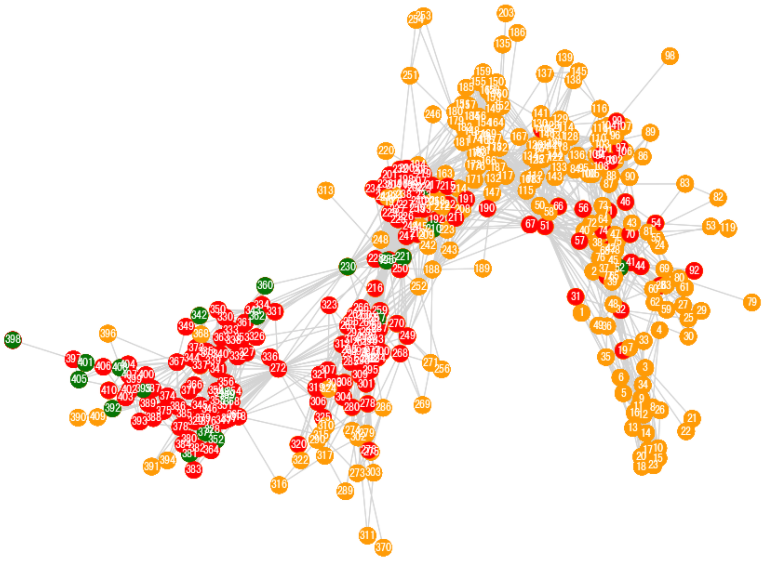

上面的疫情模拟中展示了每一天不同人群的变化，那么在网络中每一天到底是哪些人感染了？我们可以通过 NetworkX 提供的网络可视化工具深入地分析。通过 networkx.draw_networkx 函数可以方便地将图画出来。
nx.draw_networkx(ba,with_labels = True, node_color = get_node_color(ba), pos = nx.spring_layout(ba,seed = 1))
默认的展示并不是很清晰，我们需要一些额外的设置，例如标签颜色，去掉图片边框，去掉坐标轴刻度，重新设置图的大小等。
fig, ax = plt.subplots(figsize=(9, 6)) #将图的大小设置为 9×6
pos = nx.spring_layout(ba,seed = 1) #设置网络布局，将 seed 固定为 1
ax.axis("off") #关闭坐标轴
plt.box(False) #不显示方框
nx.draw(ba,with_labels = True,font_color="white",node_color = get_node_color(ba), edge_color = "#D8D8D8",pos = pos, ax=ax)
将每一天的节点状态以动画演示。我们借助 matplotlib 包中的动画模块 animation 来实现这一效果。
#运行出结果大概需要90秒
#初始化节点 state 属性
for node in ba:
ba.nodes[node]["state"] = "S"
ba.nodes[55]["state"] = "I"
#绘制网络节点颜色
fig, ax = plt.subplots(figsize=(9, 6))
def graph_draw(i,G,pos,ax,beta,gamma): ## 实现动画中每一帧的绘制函数，i为第几帧
ax.axis("off")
ax.set_title("day " + str(i) + " 黄色（易感者），红色（感染者），绿色（恢复者）")
plt.box(False)
if i == 0: #第一帧，直接绘制网络
nx.draw(G,with_labels = True, font_color="white", node_color = get_node_color(G), edge_color = "#D8D8D8",pos = pos, ax=ax)
else: # 其余帧，先更新网络状态，再绘制网络
updateNetworkState(G, beta, gamma)
nx.draw_networkx_nodes(G, with_labels = True, font_color="white", node_color = get_node_color(G),pos = pos, ax=ax)
plt.close()
#演示网络动态变化
import matplotlib.animation as animation
from IPython.display import HTML
animator = animation.FuncAnimation(fig, graph_draw, frames= range(0,days),fargs=(ba,pos,ax,beta,gamma), interval=200)
HTML(animator.to_jshtml())
